اصول انتخاب مهر و موم هیدرولیک

1. معرفی

1.1 اهمیت سیستم های هیدرولیک

صنعت مدرن به شدت به سیستم های هیدرولیک متکی است. آنها برای صنایع مختلف از جمله ماشین آلات سنگین، خودروسازی، هوانوردی و ساخت و ساز ضروری هستند. سیستم های هیدرولیک با انتقال و کنترل نیروها و حرکات بزرگ از طریق استفاده از سیال به عنوان محیط کار، عملیات مکانیکی دقیقی را ارائه می دهند. از آنجایی که این سیستم‌ها معمولاً تحت فشار شدید کار می‌کنند، پایداری و قابلیت اطمینان عالی برای تضمین عملکرد ثابت و مؤثر ضروری است.

1.2 نقش آب بندی ها در سیستم های هیدرولیک

مهر و موم نقش حیاتی در سیستم های هیدرولیک ایفا می کند. وظیفه اصلی آنها دور نگه داشتن هوا، رطوبت و سایر ناخالصی ها از سیستم و در عین حال جلوگیری از نشت روغن هیدرولیک است. مهر و موم هایی که به خوبی کار می کنند ممکن است فشار سیستم را کاهش دهند، اتلاف انرژی را کاهش دهند، طول عمر تجهیزات را افزایش دهند و عملکرد ایمن را تضمین کنند. اثربخشی و قابلیت اطمینان کل سیستم هیدرولیک به طور مستقیم تحت تأثیر عملکرد مهر و موم است.

1.3 اهمیت اصول انتخاب

عملکرد سیستم هیدرولیک به مهر و موم انتخاب شده بستگی دارد. بهترین عملکرد سیستم و کمترین هزینه های تعمیر و نگهداری ممکن است توسط مهندسان و کارکنان تعمیر و نگهداری با استفاده از اصول انتخاب مناسب برای انتخاب مهر و موم هایی که برای یک کاربرد خاص مناسب هستند تضمین شود. معیارهای انتخاب شامل آگاهی کامل از محیط کار، انتخاب مواد مناسب، تطابق کامل نوع مهر و موم ها، کنترل دقیق بر ابعاد و تلورانس ها و ارزیابی کامل مقرون به صرفه بودن است. با رعایت این دستورالعمل ها، سیستم هیدرولیک به عنوان یک کل ممکن است اقتصادی تر و کارآمدتر عمل کند، از خرابی های اولیه جلوگیری کند و زمان خرابی را به حداقل برساند.

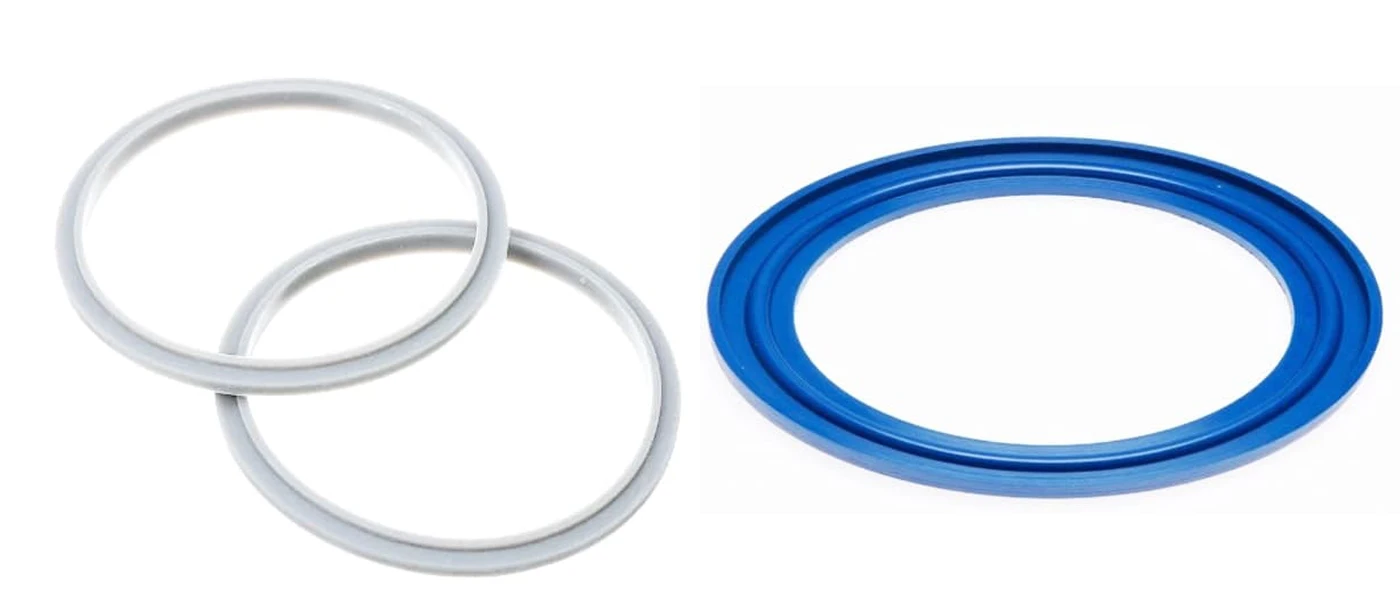

2. انواع متداول آب بند هیدرولیک

حلقه های O

یکی از اساسی ترین اجزای آب بندی، اورینگ ها به طور گسترده در هر دو کاربرد آب بندی استاتیک و دینامیک مورد استفاده قرار می گیرند. نصب آنها آسان، مقرون به صرفه و ساده هستند. اورینگ ها با پر کردن عیوب شیار آب بندی با تغییر شکل الاستیک خود، اثر آب بندی قابل اعتمادی را ارائه می دهند. کاربردهایی با فشار کم تا متوسط ​​اغلب از حلقه های اورینگ استفاده می کنند.

حلقه های Y

حلقه های Y نوعی مهر و موم لب هستند که دارای دو لبه متقارن و یک قسمت مرکزی دایره ای هستند. حلقه های Y در حرکت رفت و برگشتی به خوبی کار می کنند، ممکن است قابلیت فشرده سازی اولیه و خود جبرانی قوی را ارائه دهند و برای آب بندی میله های پیستون مناسب هستند. آنها اغلب برای جلوگیری از نشت روغن هیدرولیک در سیلندرها استفاده می شوند.

حلقه های V

حلقه های V از دو لب شیبدار تشکیل شده اند که شکل V و قسمت مرکزی دایره ای را تشکیل می دهند. فشارهای بالاتری را می توان توسط حلقه های V تحمل کرد و دارای خواص خود جبرانی قوی هستند. آنها اغلب برای آب بندی دینامیک، به ویژه در موقعیت های فشار بالا و بار بالا استفاده می شوند. شکل لبه V-ring باعث می شود در هنگام اعمال فشار، مهر و موم بهتری داشته باشد.

U-ring

همانند حلقه های V، حلقه های U دارای طرح لب U شکل هستند و اغلب برای آب بندی استاتیک استفاده می شوند. U-ringها به دلیل ساختارشان می توانند پایداری عالی را در زیر فشار ارائه دهند و می توانند اثر آب بندی عالی داشته باشند. برنامه هایی که نیاز به جلوگیری از نشت فشار داخلی دارند می توانند از U-ring استفاده کنند.

حلقه های ایکس

دو حلقه V که پشت به پشت به هم متصل شده اند تا یک شکل X را تشکیل دهند، حلقه ایکس را تشکیل می دهند. با این طرح، فشار ممکن است در دو جهت به طور همزمان و به صورت دو طرفه آب بندی شود. حلقه‌های ایکس در کاربردهای بار و فشار بالا به‌خوبی کار می‌کنند، به‌ویژه جاهایی که آب‌بندی دو طرفه ضروری است.

3. تجزیه و تحلیل محیط کار

3.1 اثر دما بر مهر و موم

یکی از عناصر اصلی موثر بر عملکرد آب بند دما است. محدوده دمایی که در آن مواد آب بندی مختلف در برابر تغییرات دما مقاومت می کنند. به عنوان مثال، لاستیک فلوئورو (FKM) می تواند دمای حدود -20 درجه تا 200 درجه را تحمل کند، اما لاستیک نیتریل (NBR) معمولاً برای شرایط بین -20 درجه تا 100 درجه مناسب است. دمای بیش از حد بالا ممکن است باعث باد، نرم شدن یا حتی ذوب شدن مهر و موم شود، در حالی که دمای خیلی پایین می تواند آن را سفت، شکننده و خاصیت ارتجاعی خود را از دست بدهد. در نتیجه، مهم است که مطمئن شوید مهر و موم انتخابی شما می تواند در محدوده دمای عملیاتی سیستم مقاومت کند.

3.2 اثر فشار بر مهر و موم

توانایی آب بندی در آب بندی مستقیماً تحت تأثیر فشار سیستم هیدرولیک است. آب بندی ها باید به اندازه کافی الاستیک و قابل تراکم در شرایط فشار بالا باشند تا عملکرد آب بندی حفظ شود. مهر و موم همچنین باید بتواند حداکثر فشار عملیاتی سیستم را بدون آسیب یا اعوجاج جبران ناپذیر حفظ کند. علاوه بر این، تغییرات فشار بر عملکرد آب بند تأثیر می گذارد، بنابراین انتخاب مهر و موم هایی با قابلیت تطبیق فشار ضروری است.

3.3 سازگاری محیط های شیمیایی

مواد مهر و موم ممکن است توسط روغن هیدرولیک و سایر مواد شیمیایی فرسایش یابد. به منظور جلوگیری از فرسودگی مواد و افزایش طول عمر آب بندی، لازم است آب بند با رسانه های مورد استفاده در سیستم سازگار باشد. برخی از مواد لاستیکی ممکن است برای سیالات هیدرولیکی که دارای ویژگی های شیمیایی یا افزودنی های خاصی هستند مناسب نباشند.

3.4 اثر آلودگی و ذرات جامد

وجود آلاینده ها و ذرات جامد در سیستم هیدرولیک می تواند سایش آب بندی را تسریع کند و کارایی آب بندی را کاهش دهد. با استفاده از مواد مقاوم در برابر سایش یا ایجاد مهر و موم هایی با حذف آلاینده ها، می توان مهر و موم هایی را ایجاد کرد که در برابر تاثیرات آلاینده ها مقاومت کنند. به منظور کاهش اثر ذرات جامد بر عملکرد آب بندی، آب بندی های همراه با حلقه های گرد و غبار ممکن است برای مدیریت آلودگی در نظر گرفته شود.

4. انتخاب مواد آب بندی

4.1 اهمیت خواص مواد

نحوه عملکرد مهر و موم ها در کاربردهای خاص با ویژگی های فیزیکی و شیمیایی مواد آب بندی تعیین می شود. از جمله این صفات عبارتند از:

• مقاومت در برابر سایش: ظرفیت یک ماده برای مقاومت در برابر سایش. این ویژگی برای آب بندی پویا بسیار مهم است.
• الاستیسیته: خاصیت ارتجاعی یک ماده، ظرفیت مهر و موم را برای بازگشت به شکل اولیه خود در برابر فشار دیکته می کند.
• مقاومت شیمیایی: ظرفیت یک ماده برای مقاومت در برابر تخریب شیمیایی، به ویژه در حضور روغن هیدرولیک و سایر مواد.
• مقاومت در برابر دما ظرفیت یک ماده برای ثابت نگه داشتن ویژگی های خود در دماهای بالا و پایین است.
• مقاومت در برابر پیری: توانایی یک ماده برای مقاومت در برابر اثرات پیری محیط (مانند اکسیژن، ازن و اشعه UV).
• سختی: سختی یک ماده بر توانایی آب بندی و مقاومت در برابر سایش آن تأثیر می گذارد.

4.2 انواع متداول مواد آب بندی

NBR

لاستیک مصنوعی همه منظوره با مقاومت خوب در برابر سایش، سن و روغن NBR نامیده می شود. این یک ماده معمولی است که در تولید آب بندی استفاده می شود و با اکثر سیستم های هیدرولیک به خوبی کار می کند. محدوده دمای کاری عادی NBR از -40 درجه تا +120 درجه است. با این حال، این محدوده ممکن است با توجه به فرمول و مواد افزودنی خاص تغییر کند.

FKM

FKM به دلیل مقاومت استثنایی در برابر حرارت، مواد شیمیایی و روغن برای تنظیمات سخت‌تر ایده‌آل است. FKM نسبت به NBR در برابر دما مقاوم تر است. می تواند دمای تا +200 درجه را تحمل کند. اسیدهای قوی، قلیاهای قوی، دماهای بالا و سایر مواد خورنده همگی برای مهر و موم FKM قابل قبول هستند.

PTFE

مقاومت عالی در برابر نچسب و شیمیایی از ویژگی های مواد PTFE است. ضریب اصطکاک بسیار پایینی دارد و به ندرت با هر ماده ای تعامل دارد. مهر و موم PTFE اغلب برای آب بندی دینامیک به دلیل کشش کم آنها استفاده نمی شود. در عوض، آنها معمولاً در کاربردهایی استفاده می‌شوند که به مقاومت در برابر سایش و مقاومت شیمیایی استثنایی نیاز دارند.

4.3 مقاومت در برابر سایش، کشش، مقاومت شیمیایی و مقاومت در برابر دما مواد

برای تضمین قابلیت اطمینان و طول عمر آب بندی در یک کاربرد خاص، مقاومت در برابر سایش، انعطاف پذیری، مقاومت شیمیایی و مقاومت دمایی مواد آب بندی باید در نظر گرفته شود. به عنوان مثال:

1. مقاومت در برابر سایش: انتخاب یک ماده مهر و موم با مقاومت در برابر سایش بالا به ماندگاری بیشتر مهر و موم کمک می کند، به خصوص در شرایطی که مواد ساینده یا ذرات جامد وجود دارند.
2. خاصیت ارتجاعی: درزگیر با خاصیت ارتجاعی بالا ممکن است به طور موثرتری با تغییرات در شکل سطح آب بندی سازگار شود و در نتیجه محیط محکم تری ایجاد کند.
3. مقاومت شیمیایی: برای جلوگیری از تخریب مواد یا عملکرد، مواد آب بندی باید با رسانه های سیستم هیدرولیک سازگار باشد.
4. مقاومت در برابر دما: ماده آب بندی باید بتواند در سراسر محدوده دمای کاری سیستم به کار خود ادامه دهد.

5. انتخاب نوع مهر و موم

5.1 الزامات آب بندی و سناریوهای کاربردی

نیازهای خاص آب بندی، مانند محیط آب بندی، فشار عملیاتی، نوع حرکت، شرایط آب و هوایی و غیره، باید در هنگام انتخاب مهر و موم در نظر گرفته شود. به عنوان مثال، مهر و موم های خاصی می توانند برای موقعیت های خورنده شیمیایی مناسب تر باشند، در حالی که برخی دیگر ممکن است برای دماهای بالا ساخته شوند. انتخاب بهترین نوع مهر و موم با داشتن درک روشنی از الزامات منحصر به فرد سناریوی برنامه آسان تر می شود.

5.2 مهر و موم های پویا در مقابل آب بند های استاتیک

آب‌بندی‌های دینامیکی معمولاً روی عناصر متحرکی که نیاز به آب‌بندی در حین حرکت دارند، مانند شفت‌های دوار یا میله‌های پیستون استفاده می‌شوند. حلقه‌های Y و حلقه‌های V نمونه‌هایی از آب‌بندهای دینامیکی هستند که برای تحمل تغییرات فشار و سایش ناشی از حرکت رفت و برگشتی یا چرخشی ساخته شده‌اند.

برای جلوگیری از نشت رسانه ها، مهر و موم های ثابت بین قطعات دائمی مانند اتصال دهنده های لوله و درپوش های انتهایی قرار می گیرند. گزینه های رایج آب بندی استاتیکی که نصب آن ساده است و آب بندی قابل اعتمادی را در شرایط استاتیک ارائه می دهد، شامل O-rings و U-rings است.

5.3 ملاحظات برای محیط های فشار بالا و دمای بالا

مهر و موم ها باید به اندازه کافی الاستیک و قابل تراکم در شرایط فشار بالا باشند تا بتوانند فشار را تحمل کنند و آب بندی را حفظ کنند. استفاده از مواد قوی تر یا مهر و موم های ساخته شده خاص، مانند حلقه های V با حلقه های نگهدارنده، ممکن است در شرایط فشار بالا ضروری باشد.

مواد مهر و موم باید قادر به مقاومت در برابر زوال حرارتی باشند و خصوصیات فیزیکی خود را در شرایط دمای بالا حفظ کنند. برای جلوگیری از آسیب به مهر و موم، ممکن است لازم باشد موادی را انتخاب کنید که می توانند در دمای بالا مقاومت کنند، مانند PTFE یا FKM، یا از تکنیک های خنک کننده خاصی استفاده کنید.

5.4 فضای نصب و مقرون به صرفه بودن

ابعاد و فرم فضای نصب، اندازه و نوع مهر و موم هایی را که ممکن است استفاده شود محدود می کند. زمانی که فضای کمی وجود دارد، می‌توان از طرح آب‌بندی فشرده‌تری مانند O-ring یا X-ring استفاده کرد.

هنگام انتخاب مهر و موم، مقرون به صرفه بودن نیز یک عامل مهم است. مزایای اقتصادی بلندمدت از مهر و موم های با کارایی بالا بیشتر است زیرا معمولاً عمر مفید بیشتری دارند و نیاز به تعمیر و نگهداری کمتری دارند، حتی اگر هزینه اولیه آنها بیشتر باشد.

6. اهمیت اندازه و تحمل مهر و موم

6.1 نصب آب بند و شیارهای آب بند

برای آب بندی بهینه، آب بندی ها باید کاملاً در شیارهای آب بند قرار گیرند. یک مهر و موم خیلی بزرگ می تواند نصب را دشوار کند یا احتمالاً آب بند یا شیار آب بند را بشکند. مهر و موم خیلی ریز نیروی فشرده سازی کافی را ارائه نمی دهد که منجر به نشتی می شود. در نتیجه، اندازه آب بند باید بر اساس پارامترهای شیار مهر و موم دقیقاً انتخاب شود.

طراحی شیار مهر و موم: برای تضمین اینکه آب بند ممکن است پس از نصب به طور یکنواخت فشرده شود، باید اندازه و نرخ تراکم مهر و موم در نظر گرفته شود.

روش نصب: استفاده از تکنیک نصب مناسب ممکن است از آسیب یا تغییر شکل آب بندی جلوگیری کند و اثر آب بندی را تضمین کند.

6.2 تأثیر تحمل ابعادی بر عملکرد

محدوده قابل قبول انحراف برای اندازه مهر و موم به عنوان تحمل ابعادی نامیده می شود. هنگامی که تلورانس ها خیلی سفت هستند، آب بندی ممکن است بیش از حد فشرده شود، که باعث کاهش کشش و طول عمر آن می شود. وقتی تلورانس ها خیلی شل هستند، آب بندی ممکن است نتواند نیروی آب بندی کافی ایجاد کند.

نرخ تراکم: درجه نصب سیل به عنوان نرخ تراکم آن شناخته می شود و حفظ اثر آب بندی مستلزم استفاده از نرخ فشرده سازی مناسب است.

دوام: دوام مهر و موم مستقیماً تحت تأثیر تحمل ابعادی است. اندازه‌گیری‌های دقیق تضمین می‌کنند که مهر و موم‌ها برای مدت طولانی به کار خود ادامه می‌دهند.

6.3 استاندارد سازی در مقابل سفارشی سازی

هنگام انتخاب مهر و موم هیدرولیک، اغلب دو روش وجود دارد: استانداردسازی و سفارشی سازی.

مهر و موم های استاندارد: خرید و جایگزینی این مهر و موم ها آسان است، با اکثر کاربردهای رایج مطابقت دارند و از نظر ابعاد و تحمل ها به استانداردهای صنعتی یا بین المللی پایبند هستند.

مهر و موم های سفارشی: برای برنامه ها یا سیستم های خاص با نیازهای خاص، مهر و موم های سفارشی می تواند ضروری باشد. برای به دست آوردن اثر آب بندی بهینه، بسته به شرایط کاری خاص و الزامات عملکرد، می توان مهر و موم های سفارشی را با ابعاد و تحمل ها ساخت.

هنگام انتخاب مهر و موم مهم است که هم سازگاری و هم سفارشی سازی را در نظر بگیرید. در حالی که مهر و موم های سفارشی انعطاف پذیری بیشتر و پتانسیل اصلاح عملکرد را ارائه می دهند، مهر و موم های استاندارد مقرون به صرفه تر و آسان تر به دست می آیند.
